縦振動MCカートリッジ その2

縦振動MCカートリッジ その2_d0090784_1820132.jpg

ゴルフ院長より重量級アームをお借りしました。
先日、ソフィアザール邸でのゲンコツの会で、うちで散々苦労した縦振動カートリッジがこの重量級アームでいとも簡単にトレースするのを見て、うちでもできるか試してみたくなったのです。

普通のアームはオーバーハングに作ってあるのでインサイドフォースが発生します。逆にアンダーハングになるようにセットすればアウトサイドフォースが発生します。ゴルフ院長のアームは「どこでもアーム」で、アームベースが移動できるようになっているため、サイドフォースが最小となる位置にセットすることができる、というわけです。

縦振動MCカートリッジ その2_d0090784_1816443.jpg

サイドフォースが最小になる条件は、アームの方向が溝の接線方向に向くようにセットしたときです。このとき針先の引っ張られる方向とアームによって引き戻される方向が逆方向で一直線となって、サイドフォースはゼロになります。
しかしながら、図のように最外周でこの条件が満足するようにセットすると、内周に行くにしたがって外向きの力が発生します。
図中、赤の力は溝との摩擦によるものなので、溝の接線方向に発生します。レコードの中間の位置では、この赤の力はアームの方向の黄色とアウトサイドフォースの緑色に分解され、黄色は青とつり合います。そしてアームと溝の接線のなす角、つまり黄色と赤のなす角をθとすると、緑のアウトサイドフォースは[赤の力xsinθ]となります。これで合ってるでしょうか?

縦振動MCカートリッジ その2_d0090784_1864371.jpg

それで今日、今まで一番トレースするのが難しかったティボーのハバネラを、まずこの条件でかけてみました。
最初はうまくトレースしますが、あと3割というところで、すべって戻って来てしまいます。
アームベースをちょっとターンテーブルに近づけてオーバーハング気味にしてみると、最初はインサイドフォースで内側に流れます。
なんとか折り合いの付く位置はないかと、アームベースをいろいろ微調整してみましたが、結局、アームが接線方向になる前後5cm幅くらいしかトレースしません。
なかなかやっかいなレコードです。

その後、音楽人さんからゴルフ院長作、重量級ロングアームをお借りすることができました。
アーム長が長いほど、サイドフォースは小さくなります。もし無限大の長さを持つアームがあると、リニア・トラッキングと等価になり、サイドフォースはゼロになります。
ゴルフ院長にお借りしたショートアームでは針先から回転軸までの長さは24cm、ロングアームは27cm、この長さの差がトラッキングに与える影響を調べました。

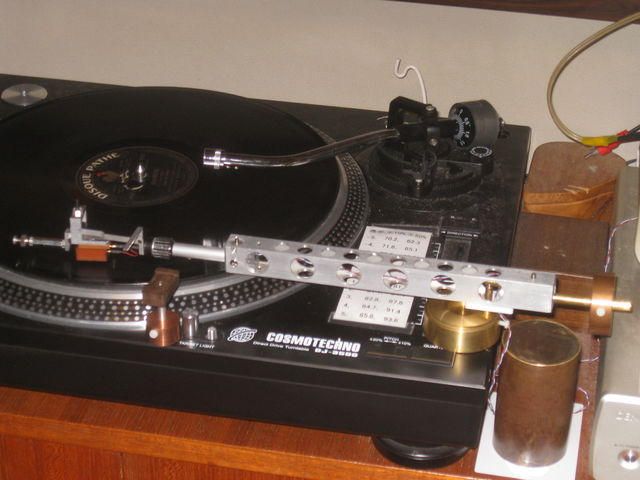

アームベースがプレーヤボードの外に飛び出すといけないと思って、真鍮の丸棒の台を用意したのですが、幸い院長のアームベースは偏芯構造なのでボードに乗りました。
針圧はショートアームと同じ15gにして、アームベースの位置をいろいろ微調した結果、ターンテーブル回転軸からアーム回転軸までの距離が29cmのときにもっとも広範囲をトレースすることができました。
しかし、ティボーのハバネラの約8cmある溝の全範囲をトラッキングすることは、ロングアームをもってしても困難でした。
この範囲をさらに広げるためには、最初は内側に流れるようにオーバーハング気味にして、インサイドフォース・キャンセラーを軽くかけるのがいいかな、と思います。

縦振動MCカートリッジ その2_d0090784_18151220.jpg


これで重量級どこでもアームによるパテ縦振動盤再生の実験を終わります。
貴重なアームを貸していただいたゴルフ院長、音楽人さんに厚くお礼申し上げます。 どうもありがとうございました

by ibotarow | 2012-06-29 18:23 | 蓄音機 | Comments(4)
